Złącze MC4 - sprawdzone rozwiązanie do połączeń kabli fotowoltaicznych

 Złącze MC4 - sprawdzone rozwiązanie do połączeń kabli fotowoltaicznych
Autor Miłosz Duda
Miłosz Duda27.10.2023 | 8 min.

Złącza MC4 to jedno z najpopularniejszych i najczęściej stosowanych rozwiązań do łączenia kabli w instalacjach fotowoltaicznych. Ich zalety, takie jak wygoda montażu, bezpieczeństwo połączeń oraz odporność na warunki atmosferyczne, sprawiają, że są niezwykle praktycznym elementem każdej instalacji PV.

Czym jest złącze MC4?

Złącze MC4 to rodzaj złączki elektrycznej służącej do łączenia przewodów w instalacjach fotowoltaicznych. Składa się z dwóch elementów - wtyczki (gniazda) oraz wtyku (bolca), które łączą się ze sobą poprzez wciskanie, zapewniając bezpieczne i szczelne połączenie. Złącza MC4 charakteryzują się kompaktową budową oraz solidnym wykonaniem, dzięki czemu sprawdzają się w trudnych warunkach zewnętrznych.

Nazwa MC4 pochodzi od angielskiego określenia "Multi Contact" i oznacza wielostykowe połączenie elektryczne. Oznaczenie 4 dotyczy przekroju przewodu, z jakim współpracuje dane złącze - w tym przypadku jest to 4 mm2. Istnieją również złącza MC3, MC2 czy MC1 przystosowane do mniejszych przekrojów.

Jakie są zalety złącza MC4?

Złącza MC4 posiadają szereg zalet, dzięki którym stały się popularnym standardowym rozwiązaniem w instalacjach PV:

  • Łatwy i szybki montaż - złącza wciskane umożliwiają wyjątkowo prostą i szybką instalację bez użycia dodatkowych narzędzi.
  • Bezpieczeństwo połączeń - solidna konstrukcja i precyzyjne wykonanie gwarantują niezawodne i bezpieczne połączenie o wysokiej odporności na rozłączanie.
  • Odporność na warunki zewnętrzne - złącza MC4 są wodoodporne i odporne na promieniowanie UV, dzięki czemu świetnie sprawdzają się na zewnątrz.
  • Uniwersalność - pasują do wszystkich standardowych przewodów solarnych o przekroju od 2,5 do 6 mm2.
  • Niewielkie gabaryty - kompaktowa konstrukcja ułatwia montaż nawet w trudno dostępnych miejscach.

Jak działa złącze MC4?

Działanie złącza MC4 opiera się na wciskanym systemie łączenia wtyczki i wtyku. Wtyk (bolec) wyposażony jest w sprężynujące kołki, które po wciśnięciu w gniazdo złączki rozsuwają się na boki, zapewniając stabilny kontakt elektryczny. Jednocześnie gumowa uszczelka w gniazdku złączki zapewnia szczelność połączenia. Rozłączenie złącza następuje poprzez pociągnięcie za obudowę wtyku, co powoduje zwolnienie blokady kołków.

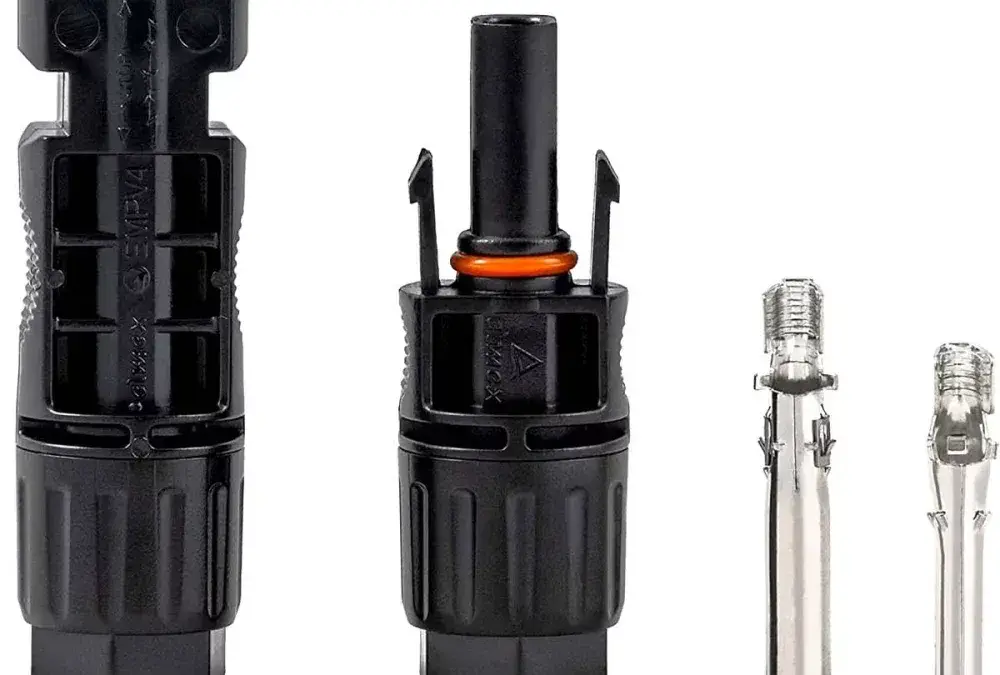

Złącze MC4 składa się zazwyczaj z trzech głównych elementów:

  • Obudowa - wykonana najczęściej z wysokiej jakości tworzywa sztucznego odpornego na czynniki zewnętrzne.
  • Kołki stykowe - wykonane z brązu, zapewniają stabilny kontakt elektryczny.
  • Uszczelka - gumowa lub silikonowa, chroni wnętrze złącza przed wilgocią i zabrudzeniami.

Dzięki temu złącza MC4 zapewniają trwałe, bezpieczne i w pełni wodoodporne połączenie nawet przy dużych obciążeniach prądowych. Jest to niezwykle istotne w przypadku instalacji fotowoltaicznych narażonych na działanie czynników atmosferycznych.

Gdzie stosuje się złącza MC4?

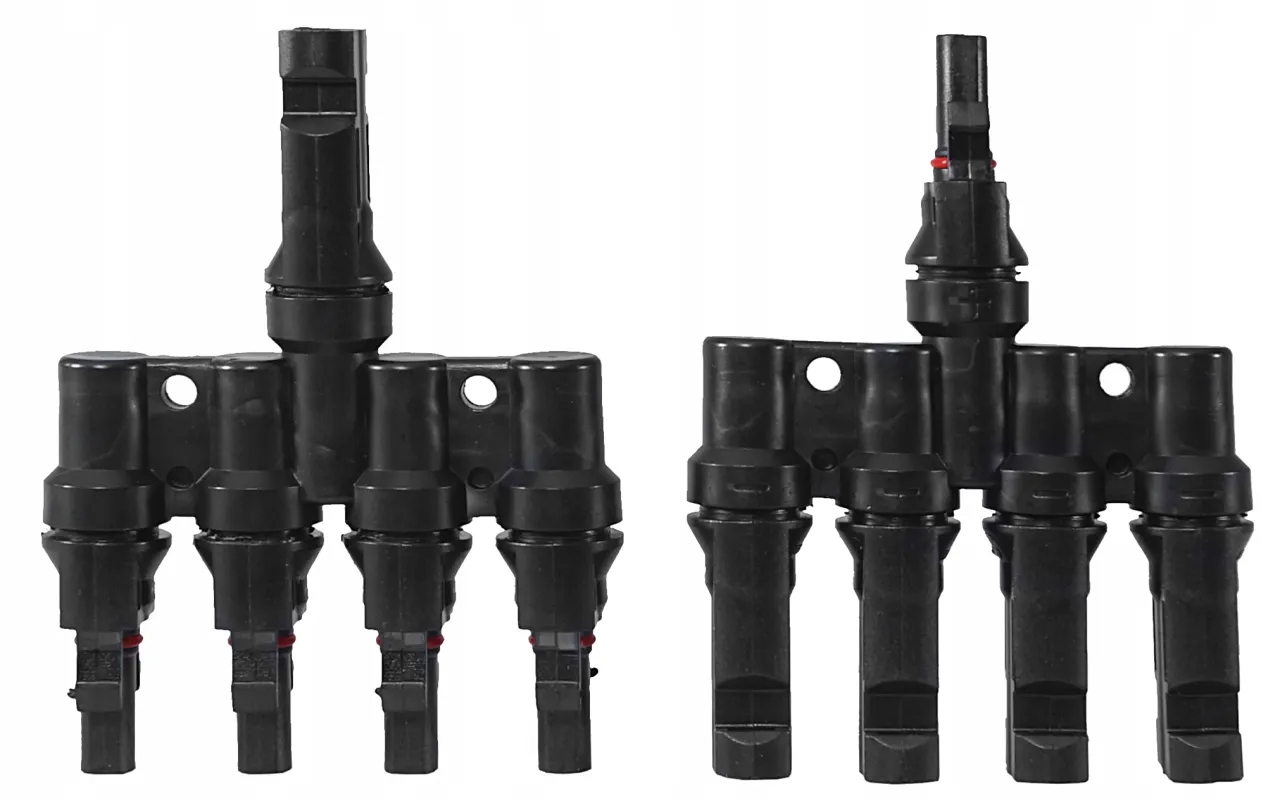

 Złącze MC4 - sprawdzone rozwiązanie do połączeń kabli fotowoltaicznych

Złącza MC4 znajdują szerokie zastosowanie w instalacjach fotowoltaicznych. Wykorzystuje się je głównie do:

  • Łączenia stringów paneli fotowoltaicznych - złącza MC4 umożliwiają stworzenie ciągów paneli połączonych szeregowo w obrębie jednego stringu.
  • Podłączania stringów do falownika - złącza służą do połączenia stringów paneli z wejściami falownika.
  • Wykonywania połączeń pomiędzy panelami a przewodami solarnymi - MC4 tworzą bezpieczne interfejsy między sztywnymi przewodami a elastycznymi kablami.
  • Łączenia dodatkowych komponentów - złącza posłużą także do podpięcia np. rozłączników, diod, skrzynek przyłączeniowych, ograniczników przepięć itp.

Dzięki kompaktowym rozmiarom, szybkiemu montażowi oraz odporności na warunki zewnętrzne, złącza MC4 świetnie nadają się do tworzenia elastycznych i niezawodnych połączeń w obszarze odkrytym.

Jakie są typy złącz MC4?

Wśród złącz MC4 wyróżniamy dwa podstawowe typy konstrukcyjne:

  • Złącza MC4 z bolcem żeńskim - wtyk z kołkami umieszczony jest w gnieździe złączki, natomiast wtyczka posiada bolce, które wsuwają się w otwory wtyku.
  • Złącza MC4 z bolcem męskim - odwrotna konfiguracja, w której to wtyczka ma kołki rozporowe, a gniazdo stanowią otwory w bolcach wtyku.

W praktyce spotyka się obydwa typy złącz MC4, przy czym częściej stosowane są złącza z bolcem żeńskim. Wszystkie złącza MC4, niezależnie od typu, charakteryzują się takimi samymi parametrami znamionowymi i zapewniają identyczną funkcjonalność.

Złącza MC4 zapewniają bezpieczne połączenie modułów fotowoltaicznych

Główną zaletą złącz MC4 jest zapewnienie bezpiecznego i niezawodnego połączenia modułów fotowoltaicznych w obrębie całej instalacji PV. Dzięki specjalnej konstrukcji styków, precyzyjnemu wykonaniu oraz zastosowaniu wysokiej jakości tworzyw i uszczelek, złącza te charakteryzują się bardzo dużą odpornością na przerwanie połączenia pod wpływem obciążeń mechanicznych i czynników atmosferycznych.

Co ważne, złącza MC4 gwarantują również bezpieczeństwo elektryczne instalacji. Odpowiednio dobrane parametry prądowe i napięciowe zapobiegają powstawaniu łuku elektrycznego i przegrzewaniu złącz. Pomaga w tym także specjalna konstrukcja złącz uniemożliwiająca przypadkowy kontakt z elementami znajdującymi się pod napięciem.

Łatwy i szybki montaż złącz MC4 bez użycia narzędzi minimalizuje także ryzyko błędów podczas instalacji, które mogłyby negatywnie wpłynąć na bezpieczeństwo systemu. Ogólnie rzecz biorąc, złącza MC4 to obecnie najlepsze i najbezpieczniejsze rozwiązanie do łączenia kabli w instalacjach fotowoltaicznych.

Jak prawidłowo podłączyć złącze MC4?

Podłączenie złącza MC4 jest proste i nie wymaga użycia specjalnych narzędzi, jednak aby połączenie było bezpieczne i trwałe należy zachować kilka zasad:

  • Przed montażem upewnić się, że typ złącz (gniazdo/wtyczka) pasuje do siebie - nie można łączyć dwóch gniazd lub dwóch wtyczek.
  • Sprawdzić, czy średnica przewodu odpowiada złączu MC4 – zazwyczaj 4, 6 lub 10 mm2.
  • Oczyścić i zaizolować końcówki przewodu przed wsunięciem do złącza.
  • Dociąć izolację przewodu tak, by odsłonić tylko część miedzianą. Nieusunięta izolacja może zakłócić kontakt.
  • Wcisnąć przewód aż do oporu w złącze, tak by był on widoczny w małym otworze kontrolnym.
  • Po zmontowaniu połączenia sprawdzić ciągłość przewodu miernikiem.

Złączki MC4 montuje się zazwyczaj przy użyciu prostych krimperek ręcznych lub elektrycznych. Dzięki temu uzyskuje się bardzo mocne i stabilne połączenie o wysokiej wytrzymałości mechanicznej i elektrycznej.

Gdzie kupić dobrej jakości złącza MC4?

Decydując się na zakup złącz MC4 do instalacji fotowoltaicznej warto zwrócić uwagę na kilka kwestii:

  • Sprawdzić, czy złącza posiadają certyfikaty (UL, TUV) potwierdzające wysoką jakość i bezpieczeństwo.
  • Wybrać renomowanego producenta, np. Stäubli, Multi-Contact, Renhe czy Tyco Electronics.
  • Zdecydować się na złącza z materiałów odpornych na UV i warunki zewnętrzne.
  • Sprawdzić średnicę przewodów z jakimi współpracują złącza (2,5-6 mm2).
  • Zwrócić uwagę na typ złącza – z bolcem męskim czy żeńskim.

Solidne złącza MC4 ze znanych firm można kupić w sklepach elektrycznych i internetowych. Warto zapytać też sprzedawcę instalacji fotowoltaicznej o zestaw gotowych złącz pasujących do danego systemu PV.

Podsumowanie

Złącza MC4 to obecnie najlepsze rozwiązanie do tworzenia połączeń elektrycznych w instalacjach fotowoltaicznych. Łatwy montaż, wysoka niezawodność i bezpieczeństwo sprawiają, że złącza te niemal całkowicie wyparły inne technologie. Dobrze dobrane i prawidłowo zamontowane złącza MC4 zapewnią bezproblemowe i długoletnie funkcjonowanie każdej instalacji PV.

Najczęściej zadawane pytania

Podstawowa różnica polega na umiejscowieniu kołków stykowych - w złączach męskich są one w gnieździe, a w żeńskich w bolcu. Obydwa typy złączy działają tak samo, różnią się tylko konstrukcją.

Nie, złącza MC4 ze względu na wygodę i bezpieczeństwo, coraz częściej wykorzystuje się także w innych instalacjach elektrycznych, np. przy podłączaniu pomp, oświetlenia czy urządzeń mobilnych.

Najprościej sprawdzić ciągłość przewodu za pomocą miernika. Można też delikatnie pociągnąć za obudowę wtyku, by upewnić się, że połączenie jest stabilne.

Tak, istnieją specjalne złącza MC4 LV przystosowane do napięć poniżej 120V, stosowane np. w instalacjach LED czy systemach niskonapięciowych.

Aby rozłączyć złącze MC4 należy chwycić obudowę wtyczki i mocno pociągnąć w osi wzdłużnej złącza. Spowoduje to zwolnienie blokady kołków i rozdzielenie połączenia.
