W artykule przyjrzymy się dokładniej tym rodzajom turbin, ich zasadom działania oraz zastosowaniom w energetyce. Poznamy także kluczowe różnice między nimi, co pomoże w zrozumieniu, jak wybrać odpowiednią turbinę do konkretnego projektu hydrotechnicznego.
Najistotniejsze informacje:
- Turbiny wodne dzielą się na turbiny akcyjne i reakcyjne, które różnią się zasadą działania.
- Turbiny akcyjne wykorzystują energię kinetyczną wody, a turbiny reakcyjne energię ciśnienia.
- Przykłady turbin akcyjnych to turbina Peltona, natomiast do turbin reakcyjnych należą turbiny Francisa i Kaplana.
- Wybór turbiny zależy od warunków pracy, takich jak przepływ wody i wysokość spadku.
- Nowoczesne turbin wodne mają istotny wpływ na zrównoważony rozwój i efektywność energetyczną.
Rodzaje turbin wodnych i ich podstawowe różnice w działaniu
Turbiny wodne dzielą się na dwa główne typy: turbiny akcyjne i turbiny reakcyjne. Te różnice w konstrukcji i działaniu mają kluczowe znaczenie dla ich zastosowań w energetyce. Turbiny akcyjne, znane również jako turbiny natryskowe, działają na zasadzie wykorzystania energii kinetycznej wody, która jest kierowana na wirnik pod ciśnieniem atmosferycznym. W tym przypadku energia ciśnienia jest przekształcana w energię prędkości w dyszach przed wejściem do wirnika.
Z kolei turbiny reakcyjne, zwane także turbiny naporowymi, wykorzystują zarówno energię ciśnienia, jak i kinetyczną wody. Woda dostarczana jest do wirnika pod ciśnieniem wyższym niż atmosferyczne, co pozwala na efektywniejsze wykorzystanie energii. Każdy z tych typów turbin ma swoje unikalne właściwości i zastosowania, co czyni je odpowiednimi do różnych warunków pracy.
Turbiny akcyjne - jak działają i gdzie są stosowane
Turbiny akcyjne, takie jak turbina Peltona, są idealne do zastosowań w miejscach z dużymi spadkami wody. Działają na zasadzie wykorzystania energii kinetycznej wody, która uderza w wirnik, powodując jego obrót. Dzięki temu procesowi, turbiny akcyjne są szczególnie efektywne w warunkach, gdzie występują wysokie spadki, co pozwala na generowanie dużej ilości energii elektrycznej.
- W elektrowniach górskich, gdzie spadki wody są znaczne, turbiny Peltona są powszechnie stosowane.
- W systemach nawadniających, turbiny akcyjne mogą być używane do pompowania wody w obszarach o dużych różnicach wysokości.
- W elektrowniach wodnych, które wykorzystują wodospady, turbiny akcyjne zapewniają wysoką wydajność i efektywność.
Turbiny reakcyjne - zasady działania i ich zastosowania
Turbiny reakcyjne, takie jak turbina Francisa i turbina Kaplana, są kluczowymi elementami w systemach hydrotechnicznych. Działają na zasadzie wykorzystania zarówno energii ciśnienia, jak i energii kinetycznej wody. Woda dostarczana jest do wirnika pod ciśnieniem wyższym niż atmosferyczne, co pozwala na efektywne przekształcenie energii w ruch obrotowy. Dzięki tej konstrukcji, turbiny reakcyjne są w stanie pracować w różnych warunkach, od małych do dużych spadków wody.
Turbiny reakcyjne są powszechnie stosowane w elektrowniach wodnych, gdzie ich wszechstronność i wydajność sprawiają, że są idealnym rozwiązaniem w wielu zastosowaniach. Na przykład turbina Francisa jest często wykorzystywana w elektrowniach o średnich spadkach, natomiast turbina Kaplana, która może być ustawiona poziomo lub pionowo, znajduje zastosowanie w miejscach z niskimi spadkami, takich jak wody rzeczne. Dzięki swojej konstrukcji, turbiny reakcyjne są w stanie generować znaczną ilość energii, co czyni je niezastąpionymi w branży energetycznej.
Kluczowe różnice między turbinami akcyjnymi a reakcyjnymi
Różnice między turbiny akcyjnymi a reakcyjnymi są istotne dla ich efektywności i zastosowań. Turbiny akcyjne działają na zasadzie energii kinetycznej, co czyni je idealnymi do dużych spadków wody, gdzie energia jest przekształcana w ruch obrotowy. Z kolei turbiny reakcyjne wykorzystują energię ciśnienia, co pozwala im na efektywne działanie w szerokim zakresie spadków, zarówno niskich, jak i wysokich. W praktyce oznacza to, że turbiny akcyjne są bardziej wydajne w warunkach wysokich spadków, podczas gdy turbiny reakcyjne oferują większą wszechstronność.
Inną kluczową różnicą jest sposób, w jaki te turbiny są projektowane i budowane. Turbiny akcyjne, jak turbina Peltona, mają wirniki zaprojektowane do pracy w warunkach niskiego ciśnienia, co sprawia, że są mniej skomplikowane w budowie. Z kolei turbiny reakcyjne, takie jak turbina Francisa, wymagają bardziej zaawansowanej konstrukcji, aby mogły efektywnie przekształcać energię ciśnienia w ruch obrotowy. Ta różnica w konstrukcji wpływa na ich wydajność i koszty eksploatacji.
| Typ turbiny | Efektywność | Warunki pracy |
| Turbiny akcyjne | Wysoka przy dużych spadkach | Wysokie spadki, niskie ciśnienie |
| Turbiny reakcyjne | Wszechstronna, stabilna | Małe i średnie spadki, wysokie ciśnienie |
Porównanie efektywności i wydajności obu typów turbin
Porównując efektywność i wydajność turbin akcyjnych i reakcyjnych, można zauważyć istotne różnice. Turbiny akcyjne, takie jak turbina Peltona, osiągają wysoką efektywność w warunkach dużych spadków, gdzie ich konstrukcja pozwala na maksymalne wykorzystanie energii kinetycznej wody. Z kolei turbiny reakcyjne, jak turbina Francisa, charakteryzują się większą wszechstronnością i stabilnością działania w różnych warunkach, co czyni je bardziej efektywnymi w szerokim zakresie spadków. W praktyce, turbiny reakcyjne mogą osiągać efektywność na poziomie 90% lub więcej, podczas gdy turbiny akcyjne mogą osiągać efektywność w granicach 80-90% w optymalnych warunkach.
Wydajność turbin można również ocenić na podstawie ich zdolności do przetwarzania energii. Turbiny reakcyjne, dzięki swojej konstrukcji, są w stanie generować więcej mocy w porównaniu do turbin akcyjnych w warunkach średnich i niskich spadków. Z tego powodu, w zależności od konkretnego zastosowania, wybór odpowiedniego typu turbiny może znacząco wpłynąć na ogólną efektywność systemu energetycznego.
Warunki pracy i optymalne zastosowania dla turbin
Optymalne warunki pracy dla turbin akcyjnych i reakcyjnych różnią się znacząco. Turbiny akcyjne najlepiej sprawdzają się w sytuacjach, gdzie występują duże spadki wody, co pozwala na maksymalne wykorzystanie energii kinetycznej. Z kolei turbiny reakcyjne są bardziej elastyczne i mogą pracować efektywnie w szerszym zakresie spadków, od niskich do średnich. W przypadku turbin reakcyjnych, idealne warunki to te, w których woda dostarczana jest pod ciśnieniem wyższym niż atmosferyczne, co pozwala na efektywne przekształcanie energii ciśnienia w ruch obrotowy.
W praktyce, turbiny akcyjne są często wykorzystywane w elektrowniach wodnych z dużymi spadkami, natomiast turbiny reakcyjne znajdują zastosowanie w elektrowniach, które muszą dostosować się do zmieniających się warunków hydrologicznych. Dlatego wybór odpowiedniego typu turbiny zależy nie tylko od wysokości spadku, ale także od specyficznych warunków pracy, takich jak przepływ wody i wymagania dotyczące mocy.
Czytaj więcej: Regulator solarne MPPT w 2022 - TOP modele i testy expertów | Najpopularniejsze marki
Przykłady popularnych turbin wodnych i ich zastosowania
Wśród rodzajów turbin wodnych wyróżnia się kilka modeli, które zdobyły popularność dzięki swoim wyjątkowym właściwościom i zastosowaniom. Przykładem jest turbina Peltona, która jest idealna do dużych spadków wody. Jej konstrukcja pozwala na efektywne wykorzystanie energii kinetycznej wody, co czyni ją doskonałym rozwiązaniem w elektrowniach wodnych, gdzie spadki przekraczają 300 metrów. Innym przykładem jest turbina Francisa, która jest wszechstronna i może być stosowana w różnych warunkach hydrologicznych, od małych do dużych spadków. Turbina ta jest często wybierana do elektrowni o średnich spadkach, gdzie jej wydajność i stabilność działania są kluczowe.
Kolejnym interesującym modelem jest turbina Kaplana, która charakteryzuje się możliwością pracy w różnych pozycjach – poziomej i pionowej. Jest ona szczególnie efektywna w warunkach niskich spadków, co czyni ją idealnym rozwiązaniem dla rzek i mniejszych zbiorników wodnych. Oprócz tego, turbiny takie jak turbina Deriaza są wykorzystywane w elektrowniach szczytowo-pompowych, gdzie mogą działać zarówno jako turbiny, jak i pompy, co zwiększa ich wszechstronność. Te różnorodne typy turbin wodnych pokazują, jak różne konstrukcje mogą wpływać na efektywność i zastosowanie w energetyce.
- Turbina Peltona: Idealna do dużych spadków, wykorzystywana w elektrowniach górskich.
- Turbina Francisa: Uniwersalne rozwiązanie dla średnich spadków, stosowana w elektrowniach wodnych.
- Turbina Kaplana: Efektywna w niskich spadkach, stosowana w rzekach i mniejszych zbiornikach.
- Turbina Deriaza: Może działać jako turbina i pompa, wykorzystywana w elektrowniach szczytowo-pompowych.
Turbina Peltona - idealna do dużych spadków wody
Turbina Peltona to jedna z najbardziej efektywnych turbin akcyjnych, zaprojektowana z myślą o pracy w warunkach dużych spadków wody. Jej konstrukcja opiera się na wirniku z łopatkami, które są ułożone w taki sposób, aby maksymalnie wykorzystać energię kinetyczną wody. Gdy strumień wody uderza w łopatki wirnika, powoduje ich obrót, co przekształca energię w ruch obrotowy. Turbina Peltona jest znana z wysokiej efektywności, osiągając wydajność na poziomie 90% w optymalnych warunkach.
Stosuje się ją głównie w elektrowniach wodnych, gdzie spadki wody przekraczają 300 metrów. Dzięki swojej konstrukcji, turbina Peltona jest idealna do lokalizacji, gdzie woda spada z dużej wysokości, co pozwala na efektywne generowanie energii elektrycznej. Jej prostota i niezawodność sprawiają, że jest często wybierana do projektów hydrotechnicznych na całym świecie.
Turbina Francisa - uniwersalne rozwiązanie dla różnych warunków
Turbina Francisa to jedna z najbardziej wszechstronnych turbin wodnych, która znajduje zastosowanie w różnych warunkach hydrologicznych. Jej konstrukcja umożliwia efektywne wykorzystanie energii zarówno ciśnienia, jak i energii kinetycznej wody, co czyni ją idealnym rozwiązaniem dla małych, średnich i dużych spadków. Turbina ta charakteryzuje się wirnikiem, który jest zaprojektowany w taki sposób, aby maksymalizować przepływ wody, co przekłada się na wysoką wydajność. Dzięki swojej elastyczności, turbina Francisa jest często wykorzystywana w elektrowniach wodnych oraz systemach nawadniających.
W praktyce, turbina Francisa może pracować w szerokim zakresie przepływów, co czyni ją odpowiednią do różnych projektów hydrotechnicznych. Stosuje się ją zarówno w elektrowniach z wysokimi spadkami, jak i w tych, które operują w niższych warunkach. Jej zdolność do dostosowywania się do zmieniających się warunków przepływu sprawia, że jest to jedno z najczęściej wybieranych rozwiązań w branży energetycznej.

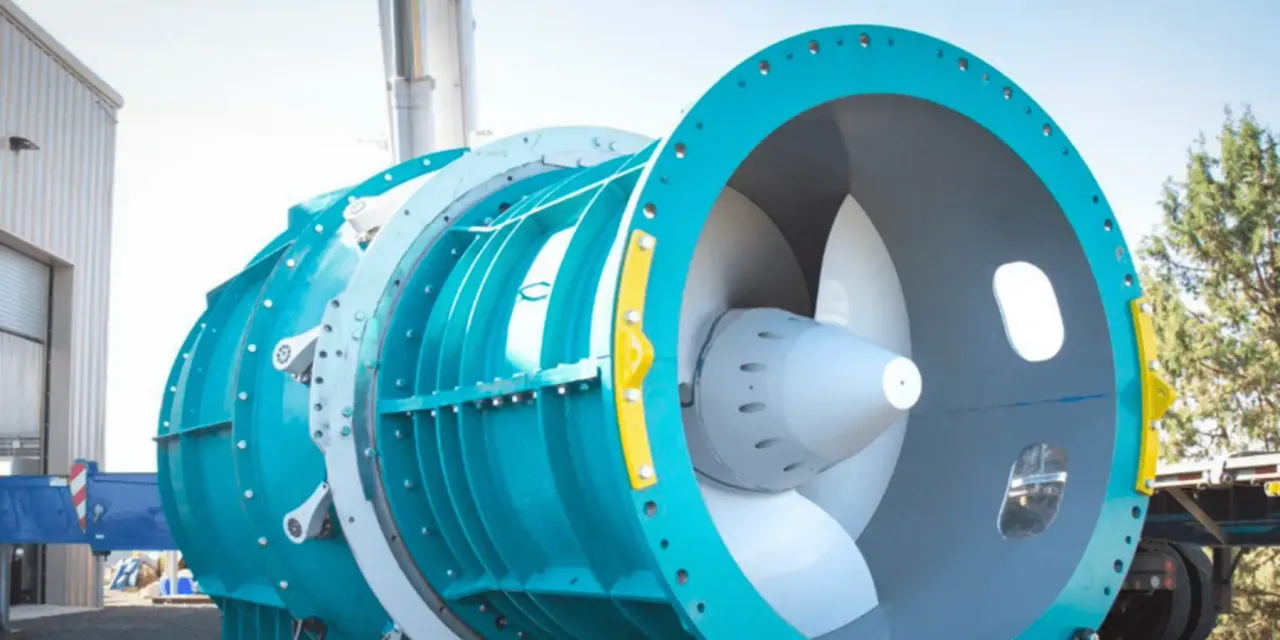

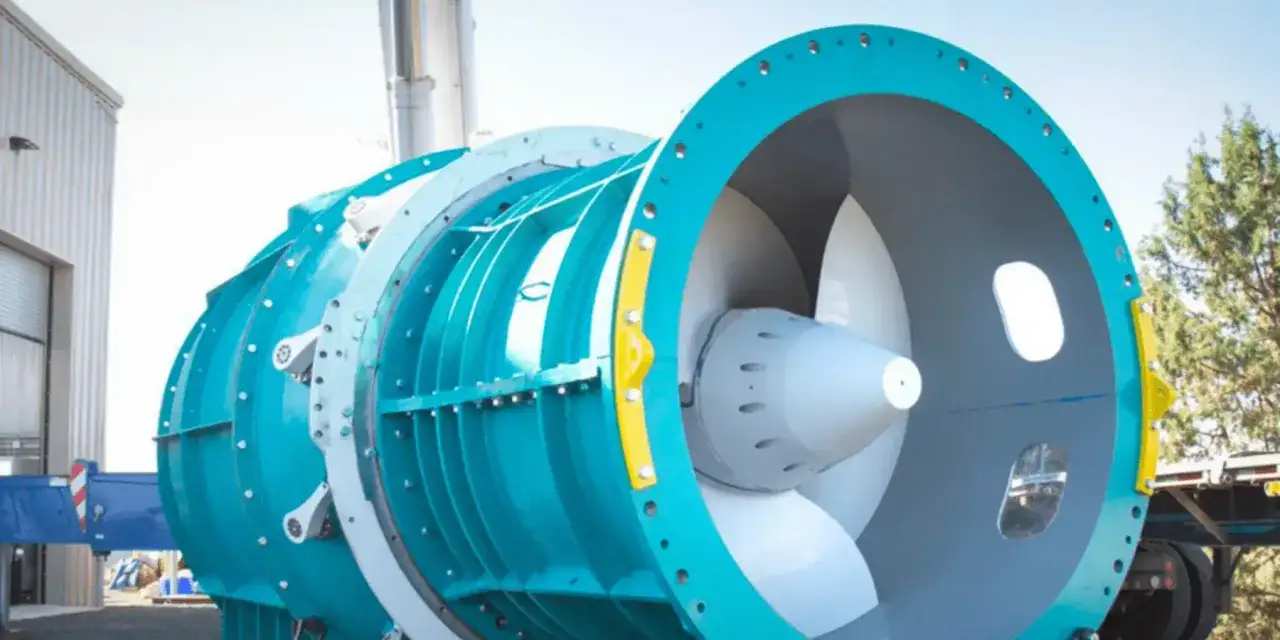

Turbina Kaplana - zastosowania w energetyce i przemyśle
Turbina Kaplana to kolejny przykład nowoczesnej turbiny wodnej, która jest szeroko stosowana w energetyce i przemyśle. Charakteryzuje się ona śmigłową konstrukcją, która pozwala na efektywne wykorzystanie energii wody w warunkach niskich spadków. Turbina ta jest dostępna w wersjach poziomych i pionowych, co daje jej dużą wszechstronność w zastosowaniach. Dzięki regulowanym łopatkom wirnika, turbina Kaplana może dostosować się do zmieniających się warunków przepływu, co zwiększa jej efektywność.
W praktyce, turbiny Kaplana są często wykorzystywane w elektrowniach wodnych, które operują w rzekach o niskich spadkach, gdzie inne typy turbin mogłyby nie być efektywne. Jej zdolność do pracy w szerokim zakresie przepływów sprawia, że jest to idealne rozwiązanie dla projektów związanych z odnawialnymi źródłami energii. Dzięki tym cechom, turbina Kaplana znajduje zastosowanie zarówno w dużych elektrowniach, jak i w mniejszych instalacjach przemysłowych.
Kryteria wyboru turbiny wodnej w zależności od warunków
Wybór odpowiedniej turbiny wodnej jest kluczowy dla efektywności całego systemu energetycznego. Pierwszym czynnikiem, który należy wziąć pod uwagę, jest przepływ wody, który określa, ile wody będzie dostępne do napędzania turbiny. Turbiny akcyjne, takie jak Peltona, są najlepszym wyborem dla dużych spadków, podczas gdy turbiny reakcyjne, jak Francis i Kaplan, są bardziej elastyczne i mogą działać w różnych warunkach. Ponadto, wysokość spadku jest również kluczowym czynnikiem, który wpływa na wybór turbiny; większe spadki sprzyjają turbinom akcyjnym, a mniejsze lepiej współpracują z turbinami reakcyjnymi.
Innym ważnym czynnikiem jest ciśnienie wody, które wpływa na wydajność turbiny. Turbiny reakcyjne wymagają wyższego ciśnienia, aby działać efektywnie, podczas gdy turbiny akcyjne mogą pracować przy niższych ciśnieniach. Należy również wziąć pod uwagę koszty instalacji i konserwacji, które mogą się różnić w zależności od wybranego typu turbiny. Dokładna analiza tych kryteriów pomoże w podjęciu właściwej decyzji, co jest kluczowe dla sukcesu projektu hydrotechnicznego.
Nowe technologie w turbinach wodnych - przyszłość energetyki
W miarę jak świat dąży do zrównoważonego rozwoju, nowe technologie w turbinach wodnych stają się kluczowym elementem w transformacji sektora energetycznego. Innowacje, takie jak turbiny o zmiennej geometrii łopatek, pozwalają na jeszcze lepsze dostosowanie do zmieniających się warunków hydrologicznych, co zwiększa ich efektywność i wydajność. Te zaawansowane rozwiązania umożliwiają optymalizację działania turbiny w różnych przepływach, co może prowadzić do znacznego zwiększenia produkcji energii w porównaniu do tradycyjnych modeli.Dodatkowo, rozwój technologii cyfrowych, takich jak Internet Rzeczy (IoT), pozwala na zdalne monitorowanie i zarządzanie systemami turbin wodnych. Dzięki zastosowaniu czujników i analizy danych, operatorzy mogą przewidywać awarie, optymalizować procesy i zwiększać bezpieczeństwo eksploatacji. Integracja tych technologii w turbinach wodnych nie tylko poprawia ich wydajność, ale także przyczynia się do zmniejszenia kosztów operacyjnych, co jest kluczowe w kontekście rosnącego zapotrzebowania na energię odnawialną. Wprowadzenie takich innowacji może zrewolucjonizować sposób, w jaki korzystamy z energii wodnej w przyszłości.
