Łączenie paneli fotowoltaicznych jest kluczowym etapem montażu instalacji PV. Od poprawności wykonanych połączeń zależy wydajność i bezpieczeństwo całego systemu. W tym poradniku wyjaśnimy jak profesjonalnie i bez błędów połączyć panele fotowoltaiczne krok po kroku.

Jak poprawnie połączyć panele fotowoltaiczne?

Aby poprawnie połączyć panele fotowoltaiczne należy przestrzegać kilku zasad:

  • Sprawdź parametry techniczne paneli PV i falownika, aby dobrać odpowiednie przekroje przewodów.
  • Używaj tylko wysokiej jakości kabli solarnych odpornych na promieniowanie UV i warunki atmosferyczne.
  • Stosuj odpowiednie złączki MC4 przystosowane do paneli fotowoltaicznych.
  • Łącz szeregowo tyle paneli, ile pozwala na to falownik (zwykle do 20-30 paneli w ciągu).
  • Dobierz skrzynkę przyłączeniową jak najbliżej paneli, aby zminimalizować straty napięcia.
  • Zabezpiecz starannie wszystkie połączenia przed wilgocią i warunkami atmosferycznymi.
  • Sprawdź poprawność wykonanych połączeń przed uruchomieniem instalacji PV.

Ile paneli PV można połączyć szeregowo?

Liczbę paneli fotowoltaicznych, które można bezpiecznie połączyć w jednym ciągu szeregowym, określają parametry techniczne falownika. Zwykle jest to 20-30 paneli w zależności od mocy pojedynczego modułu PV. Np. dla standardowych paneli o mocy 300Wp, falownik 3000W pozwala na podłączenie ok. 10 sztuk. Za duża liczba paneli może przeciążyć falownik i doprowadzić do jego uszkodzenia. Bezpieczniej jest więc podzielić instalację na kilka niezależnych ciągów szeregowych.

Jak dobrać przekroje przewodów do połączeń paneli?

Aby uniknąć strat mocy oraz zagrożenia przegrzania, należy dobrać odpowiednie przekroje przewodów solarnych łączących panele fotowoltaiczne. Przekrój zależy od:

  • Mocy i napięcia systemu PV
  • Długości kabli
  • Liczby paneli w ciągu

Im mniejsza rezystancja przewodów, tym mniejsze spadki napięcia. Przykładowo, dla instalacji z panelami 300Wp wystarczą przewody 4-6 mm2. Porady co do doboru przekrojów znajdziesz w instrukcjach producentów kabli.

Gdzie zamontować skrzynkę przyłączeniową paneli PV?

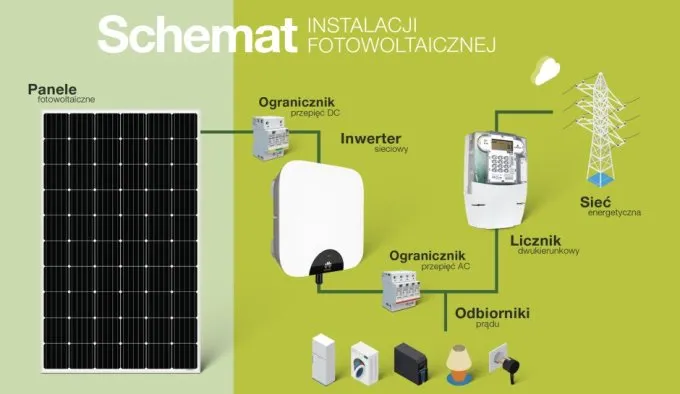

 Jak połączyć panele fotowoltaiczne? Poradnik krok po kroku.

Idealnym miejscem na skrzynkę przyłączeniową jest ściana budynku, w pobliżu falownika lub tablicy rozdzielczej. Skrzynka powinna być jak najbliżej paneli, aby zminimalizować długość przewodów i spadki napięcia. Należy ją zamontować w miejscu osłoniętym przed deszczem i słońcem. Pozwoli to uniknąć degradacji złączy i kabli od promieniowania UV.

Jakie złączki i konektory wybrać do paneli fotowoltaicznych?

Do łączenia paneli PV oraz przewodów należy stosować specjalne złączki MC4 (męskie i żeńskie). Są one przystosowane do pracy w warunkach zewnętrznych, odporne na UV i wilgoć. Wyróżniają się dużą wytrzymałością, niezawodnością i zapewniają małe rezystancje połączeń. Wysoka jakość złączek to podstawa trwałej i bezpiecznej instalacji fotowoltaicznej.

Jak zabezpieczyć połączenia przed warunkami atmosferycznymi?

Aby zabezpieczyć połączenia paneli fotowoltaicznych przed wilgocią i UV, należy:

  • Używać kabli i złączek solarnych, odpornych na zewnętrzne warunki
  • Zabezpieczać miejsca łączenia taśmami i osłonami kablowymi
  • Umieszczać nadmiar przewodów w puszkach przyłączeniowych
  • Uszczelniać wloty przewodów do budynku
  • Montować skrzynki przyłączeniowe w miejscach osłoniętych

Dzięki temu unikniemy przedostawania się wilgoci, korozji i przerw w pracy instalacji PV.

Jak sprawdzić poprawność połączeń paneli fotowoltaicznych?

Przed uruchomieniem instalacji PV należy koniecznie sprawdzić poprawność wykonanych połączeń. Obejmuje to:

  • Kontrolę ciągłości przewodów i braku zwarcia
  • Pomiar napięcia na zaciskach paneli
  • Badanie rezystancji izolacji megaomomierzem
  • Sprawdzenie biegunowości podłączenia paneli i kabli
  • Test działania układu na kilka minut

Takie testy pozwolą wykluczyć błędy montażowe i zapewnią poprawną pracę systemu PV przez lata.

Błędy w połączeniach paneli PV - jak ich uniknąć?

Typowe błędy podczas łączenia paneli fotowoltaicznych to:

  • Zamiana biegunowości przewodów (+/-)
  • Luźne lub skorodowane styki w złączkach
  • Uszkodzenie izolacji i zwarcia
  • Niewłaściwe dobranie przekrojów kabli
  • Złe zabezpieczenie połączeń przed wilgocią

Aby ich uniknąć, należy postępować zgodnie z instrukcją i zachować szczególną staranność. Kontrole i testy pozwolą wyeliminować ryzyko błędów.

Mamy nadzieję, że ten poradnik pomoże Ci bez problemu i bezpiecznie połączyć panele fotowoltaiczne. Prawidłowe wykonanie połączeń to podstawa dobrze działającej instalacji PV przez lata!

Podsumowanie

Połączenie paneli fotowoltaicznych jest kluczowym etapem montażu instalacji PV. Od jakości wykonania zależy wydajność i bezpieczeństwo systemu. Należy przestrzegać zasad doboru kabli i złączek, ich fachowego montażu i zabezpieczenia. Przed uruchomieniem konieczne są testy poprawności połączeń. Pozwoli to uniknąć typowych błędów i awarii. Mając na uwadze powyższe wskazówki, możesz śmiało przystąpić do łączenia paneli fotowoltaicznych.

Najczęściej zadawane pytania

Poprawność połączeń paneli fotowoltaicznych sprawdza się miernikiem (brak zwarcia, rezystancja izolacji, napięcie), wizualnie (biegunowość, mocowanie złączek) oraz poprzez krótkotrwałe uruchomienie instalacji.

Tak, ale sumaryczne napięcie paneli nie może przekroczyć dopuszczalnego napięcia wejściowego falownika. Różnice w mocach obniżą nieco wydajność instalacji.

Do większości standardowych instalacji PV wystarczą przewody solorne 4-6 mm2. Im dłuższe kable, tym większy przekrój, by zminimalizować straty napięcia.

Sprawdzone złączki MC4 do paneli PV można kupić w sklepach branżowych lub bezpośrednio u producentów kabli solarnych np. Enerl, IEK, Brusch.

Skrzynkę przyłączeniową montuje się najczęściej na ścianie budynku, w osłoniętym miejscu, w pobliżu falownika lub tablicy rozdzielczej.
